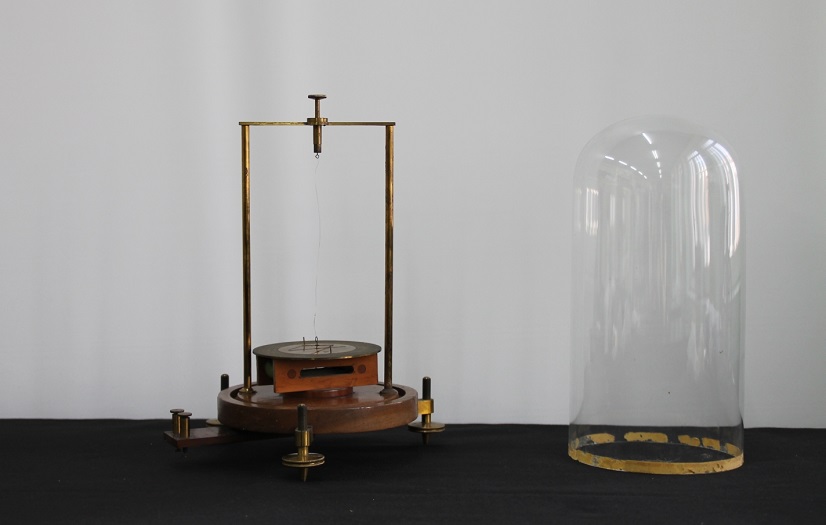

GALVANÓMETRO DE NOBILI

press here

Galvanómetro que en la base lleva una bobina por la que se introduce la corriente a medir, creando un campo magnético que tiende a orientar una ligera aguja imantada en su interior suspendida por un hilo de la parte superior, provocando la torsión del mismo hasta la posición en la que el par elástico equilibra el par magnético. Otra aguja solidaria que asoma en la parte exterior, marca el ángulo en el que se produce el equilibrio, que será proporcional a la intensidad de la corriente que circula por la bobina del galvanómetro. La campana de vidrio impide que las corrientes de aire, a las que el mecanismo es muy sensible, alteren la lectura.
