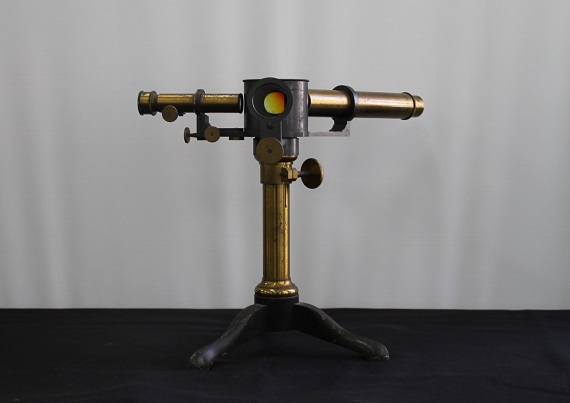

El espectroscopio permite obtener el espectro de la luz que entra a través de la rendija alojada en la entrada de uno de los tres tubos. Se basa en la dispersión de la luz producida al atravesar el prisma que mostramos en la imagen para lo que hemos retirado la pieza cilíndrica que normalmente lo protege. En los experimentos de análisis, la luz proviene o de sustancias que se queman o de tubos de descarga. Se observa el espectro a través del ocular situado en el extremo del segundo tubo. Si se proyecta la escala alojada en el tercero, la imagen de ésta se superpone con el espectro, con lo que se puede medir las longitudes de onda de las diferentes rayas del mismo.
